气动固定式球阀Q647F-16P型

更新时间:气动固定式球阀Q647F-16P型

已被浏览:

详细介绍

用途及用途

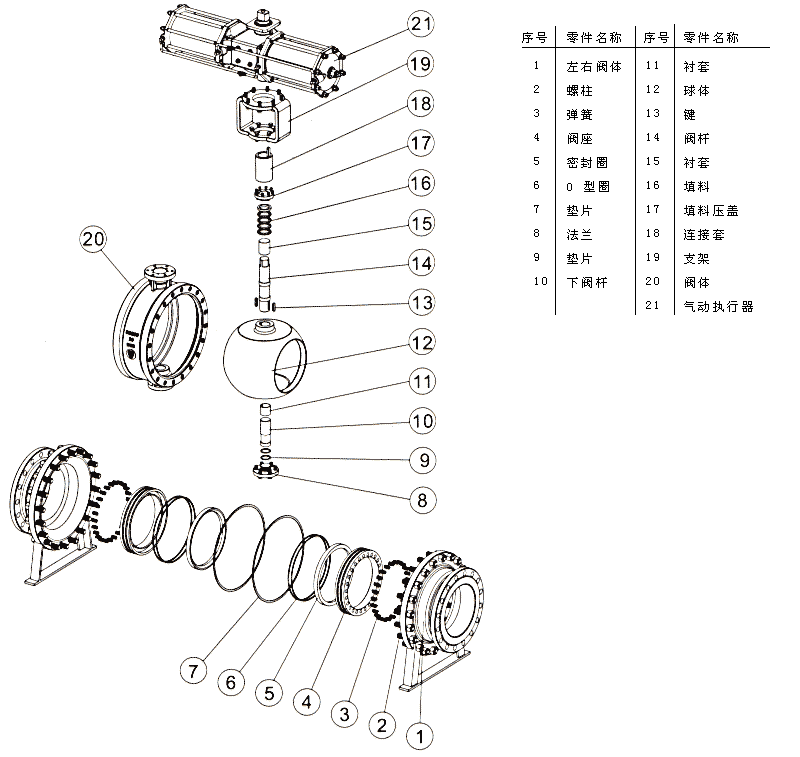

Q647型气动固定式球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。

技术参数


公称通径DN(mm)

50200

公称压力PN(MPa)

1.6

2.5

4.0

公称压力
PS(MPa)

强度试验

2.4

3.8

6.0

密封试验

1.8

2.8

4.4

材料\材料代号

C

P

R

主 要

零 件

阀 体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球 体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀 杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增强聚四氟乙烯 对位聚苯 硬质合金

填 料

聚四氟乙烯 柔性石墨

适 用
工 况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28℃ - 300℃

执行器

型 号

AW/DA/SR系列、GTD/GTE系列、QGSY系列等

气源压力

0.4-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GB12237

GB12221

GB9113

GB9131

GB13927


安装尺寸表

















公称通径
DN(mm)

尺 寸(mm)

执 行 器 型 号

1.6MPa

2.5MPa

4.0MPa

L

D

D1

B

Z-фD

L

D

D1

B

Z-фD

L

D

D1

B

Z-фD

可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

(以上选配仅供参考具体

选区用根据实际要求)

50

203

160

125

16

48

216

160

125

20

48

216

160

125

20

48

65

222

180

146

18

48

241

180

145

22

88

241

180

145

22

88

80

241

195

160

20

88

283

195

160

22

88

283

195

160

22

88

100

305

215

180

20

88

305

230

190

24

8-23

305

230

190

24

8-23

125

356

245

210

22

88

381

270

220

28

8-25

381

270

220

28

8-25

150

394

280

240

24

8-23

403

300

250

30

8-25

403

300

250

30

8-25

200

457

335

295

26

12-23

502

360

310

34

12-25

502

375

320

33

12-30

250

533

405

355

30

12-25

586

425

370

36

12-30

.

.

.

.

.

300

610

460

410

30

12-25

648

485

430

40

16-30

.

.

.

.

.

350

686

520

470

34

16-25

762

550

490

44

16-34

.

.

.

.

.

400

762

580

525

36

16-30

838

610

550

48

16-34

.

.

.

.

.

450

864

640

585

40

20-30

914

660

600

50

20-34

.

.

.

.

.

500

914

705

650

44

20-34

991

730

660

52

20-41

.

.

.

.

.
