电动圆形百叶式调节蝶阀

更新时间:电动圆形百叶式调节蝶阀

已被浏览:

详细介绍

用途和特点
圆形百叶式蝶阀与电动电执行机构配套广泛应用于建材、治金、矿山、电力等生产过程,能自动控制或手动控制调节管路中介质流量之用。蝶瓣采用百叶多轴体结构,液体均匀  ,启闭力均匀,动作灵敏,性能可靠。

主要技术参数

公称压力PN

0.05MPa

泄漏率

≤3%

适用温度

-30℃~350℃

介质流量

≤25m/s

适用介质

粉尘、含尘气体

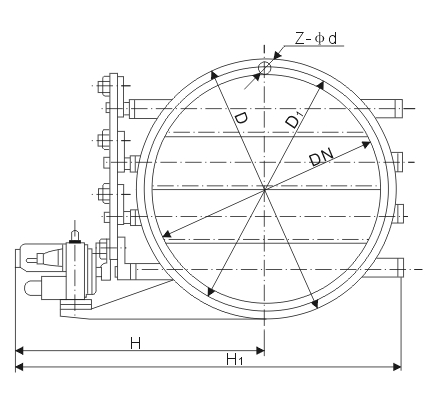

电动圆形百叶式调节蝶阀主要外形连接尺寸

DN

D1

D

L

L1

H1

H

b

Z-Фd

500

555

600

220

300

900

1270

8

208

600

655

700

220

300

950

1370

10

208

700

755

800

240

300

1000

1470

10

208

800

870

930

240

365

1120

1670

10

24-23

900

970

1030

260

365

1170

1740

12

24-23

1000

1070

1130

260

365

1220

1840

12

28-23

1120

1190

1250

280

420

1430

2110

12

28-23

1250

1320

1380

280

420

1495

2240

14

32-23

1400

1470

1530

300

420

1570

2390

14

36-23

1600

1670

1730

320

450

1745

3660

14

40-23

1800

1870

1930

340

450

1845

2860

16

44-23

2000

2070

2130

360

450

1945

3060

16

48-23

2240

2310

2370

380

480

2095

3330

18

48-23

2500

2570

2630

420

480

2225

3590

18

52-23

2800

2870

2930

440

480

2375

3890

18

60-23

3000

3070

3130

460

480

2475

4090

18

60-23
