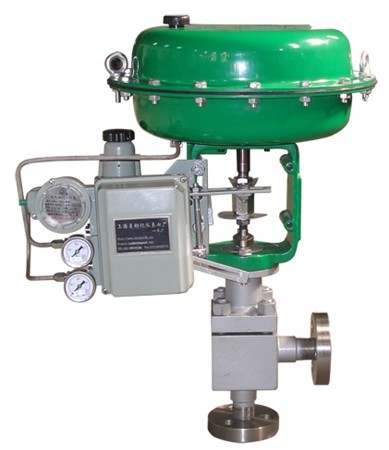

气动角式调节阀ZJSJ

更新时间:气动角式调节阀ZJSJ

已被浏览:

详细介绍
  • 产品名称:

    气动角式调节阀、气动角座调节阀

    产品型号:ZJSJ-16C ZJSJ-16P
    产品特点:
  • 气动角式调节阀、气动角座调节阀详细资料:

  • 一、气动角式调节阀 概述

       ZJSJ气动角式调节阀采用顶部导向结构,配用多弹簧气动执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节,可避免结焦、堵塞,便于自净与清洗的场合。本系列产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列。产品公称压力等级有PN10、16、 25、64、100;阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ 级。适用流体温度由-200℃-+560℃范围内多种档次,流量特性为线形或等百分比。多种规格可供选择。本系列调节阀结构新颖,功能完善、品种齐全。



    二、气动角式调节阀 主要零件材料



    本体材质为碳钢

    本体材质为不锈钢

    1

    阀体

    WCB

    LCB

    WC9

    1

    阀体

    CF8

    CF8M

    CF3M

    2

    阀座

    304

    304

    304

    2

    阀座

    304

    316

    316L

    3

    阀芯

    304

    304

    304

    3

    阀芯

    304

    316

    316L

    4

    导向套

    304

    304

    304

    4

    导向套

    304

    316

    316L

    5

    阀盖

    WCB

    LCB

    WC9

    5

    阀盖

    CF8

    CF8M

    CF3M

    6

    阀杆

    304

    304

    304

    6

    阀杆

    304

    316

    316L

    7

    填料

    PTFE/柔性石墨

    7

    填料

    PTFE/柔性石墨

    8

    弹簧

    65Mn

    8

    弹簧

    65Mn

    9

    螺母

    304

    304

    304

    9

    螺母

    304

    316

    316L

    三、气动角式调节阀 阀盖形式

    注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
    高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
    波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
    低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

    四、气动角式调节阀 主要技术参数



    公称通径DN(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    额定流量
    系数KV

    直线

    6.9.6

    11

    17.6

    27.5

    44

    69

    100

    176

    275

    440

    690

    等百分比

    6.3

    10

    16

    25

    40

    63

    100

    160

    250

    400

    630

    执行机构
    型号

    正作用

    ZHA-22

    ZHA-23

    ZHA-34

    ZHA-45

    反作用

    ZHB-22

    ZHB-23

    ZHB-34

    ZHB-45

    额定行程L(mm)

    16

    25

    40

    60

    膜片有效面积Ae(cm2)

    280

    400

    600

    1000

    公称压力PN(MPa)

    1.6 2.5 4.0 6.4 10.0

    固有流量特性

    直线? 等百分比

    固有可调比R

    50:1

    信号范围Pr(KPa)

    20-60、20-100、40-200、60-100、80-240

    气源压力Ps(MPa)

    0.14、0.25、0.28、0.40

    允许泄露量

    工作
    温度

    常温型

    -20—200、-40—250、-60—250

    散热型

    -40—450、-60—450

    高温型

    450—560

    低温型

    -60— -100、-100— -200、-200— -250

    五、气动角式调节阀 主要性能参数



    序号

    项 目

    标准型调节阀

    散热、低温型调节阀

    不带定位器

    带定位器

    不带定位器

    带定位器

    1

    基本误差<(%)

    ±5

    ±1

    ±15

    ±4

    2

    回差<(%)

    3

    1

    10

    3

    3

    死区<(%)

    3

    0.4

    8

    1

    4

    始终点偏差
    <(%)

    气开

    始点

    ±2.5

    ±1

    ±6

    ±2.5

    终点

    ±5

    ±15

    气关

    始点

    ±5

    ±15

    终点

    ±2.5

    ±6

    5


    ±2.5

    +2.5

    +6

    +2.5

    六、气动角式调节阀 外型尺寸



    公称通径(DN)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    L

    PN16/25

    95

    100

    105

    115

    125

    145

    155

    175

    200

    225

    275

    PN40

    95

    100

    105

    115

    125

    145

    155

    175

    200

    225

    275

    PN64、100

    115

    115

    130

    130

    150

    170

    190

    215

    250

    275

    325

    H

    349

    350

    358

    378

    393

    494

    503

    521

    634

    696

    715

    H1

    444

    445

    458

    478

    492

    594

    628

    646

    759

    846

    915

    H2

    419

    423

    445

    478

    490

    582

    624

    620

    759

    840

    905

    H3

    180

    180

    180

    180

    180

    236

    236

    236

    310

    310

    310

    A

    282

    282

    282

    282

    282

    360

    360

    360

    470

    470

    470

    C

    220

    220

    220

    220

    220

    270

    270

    270

    320

    320

    320

    L1

    289

    289

    289

    289

    289

    347

    347

    347

    476

    476

    476

    压力等级

    GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K

    执行机构

    ZHB-22

    ZHB-23

    ZHB-34

    ZHB-45
