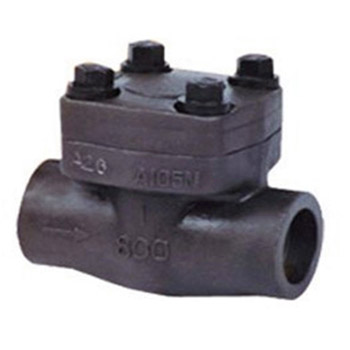

H11W美标丝扣止回阀

更新时间:H11W美标丝扣止回阀

已被浏览:

详细介绍

H11W美标丝扣止回阀产品特点:
1、内螺纹止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
2、内螺纹止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,内螺纹止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。
3、内螺纹止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较好。
H11W美标丝扣止回阀尺寸和重量表 Dimensions(mm)and Weights(Kg)

通径  缩径RB3/81/23/411 1/41 1/22
NPS  全径FB
3/81/23/411 1/41 1/22
  L        150~800Lb797992111120152172200
900~1500Lb111111111130152172220220
  H(OPEN)    150~800Lb6161657995103118132
900~1500Lb65797997104120139215
      Weights  Bolted150~800Lb1.41.21.53.13.95.68.912.5
900~1500Lb1.63.43.35.56.09.212.916.2
  Welded150~800Lb1.11.01.22.93.34.98.110.9
900~1500Lb1.33.23.14.85.48.511.214.3
