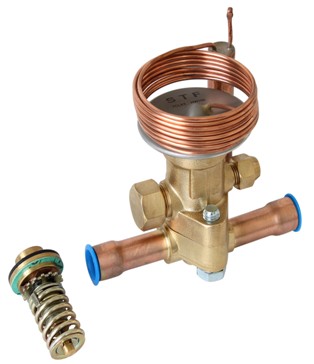

TCLE/TRFE R410A系列热力膨胀阀

更新时间:TCLE/TRFE R410A系列热力膨胀阀

已被浏览:

详细介绍

概述

TCLE/TRFE R410A系列热力膨胀阀是分拆式膨胀阀,适用于空调、商业制冷、运输空调及冷冻等广泛领域。

特点

拼接式结构简单易修,只需旋下固定螺栓,就可更换动力头与阀芯。

稳定的过热度有卓越表现。

可提供MOP(马达过载保护)功能。

可提供各种接管尺寸和形式。

适用R410A冷媒等介质。

最高工作压力:4.5MPa

特殊要求请与公司联系

膨胀阀产品命名方式:

 例:



选型表格Technical data

型号

(Model)

名义容量

Nominal capacity

(KW)

接管形式

Form of connection

标准接管

Connection size

进口接管

出口接管

TCLE

1Z

3.52

直通式

Straight-thru



直角式

Angle

Φ16 ODF或5/8

Φ16 ODF或5/8

TCLE

2-1/2Z

8.80

TCLE

4Z

14.08

TCLE

6-1/2Z

22.88

TCLE

9Z

31.68

TCLE

12Z

42.24

TCLE

14Z

49.28

TCLE

18Z

63.36

TRFE

20Z

69.70

直通式

Straight-thru





直角式

Angle





法兰式

Flange



Φ22 ODF

或7/8





Φ28.5 ODF

或1-1/8





Φ33×Φ35



Φ22 ODF

或7/8





Φ28.5 ODF

或1-1/8





Φ33×Φ35

TRFE

26Z

91.52

TRFE

30Z

105.60

TRFE

36Z

126.72

TRFE

50Z

176.00

TRFE

60Z

211.20

TRFE

75Z

264.00

TRFE

100Z

352.00

TRFE

110Z

387.20

TRFE

120Z

427.70

注:名义制冷量是基于蒸发温度te=4.4℃,冷凝温度tc=40℃,阀前制冷剂温度为t1=38℃。

Note: Nominal capacity is based on evaporating temperature te=4.4℃, condensing temperature tc=40℃,and refrigerant temperature ahead of valve t1= 38℃.

注:如需其它工作特性和规格产品,请与本公司接洽联系。

Note :If you have special requirement ,please contact STF.

过热度调节

出厂过热度设定为3.5K,静过热度调节范围2~8K。

逆时针转动调节杆一圈,过热度减少0.3K。


外形尺寸Dimensions

型号

Model

接管形式

Form of connection

标准接管

Connection size

A

mm

B

mm

C

mm

D

mm

E

mm

F

mm

G

mm

H

mm

I

mm

毛细管长度

Capillary length

进口

Inlet

出口

Outlet

TCLE

直通式

Straight-thru

16 ODF

5/8

16 ODF

5/8

94

65

65

30.5

17

122

13

62

44.5

1.5m

直角式

Angle

16 ODF

 5/8

16 ODF

5/8

138

65

65

30.5

61

122

13

62

44.5

TRFE

直通式

Straight-thru

22 ODF

7/8

22 ODF

7/8

138

55

49

44

90

122

13

65

50

1.5m

3m

28.5 ODM

1-1/8

28.5 ODM

1-1/8

直角式

Angle

22 ODF

7/8

22 ODF

7/8

138

55

49

44

90

122

13

65

50

28.5 ODM

1-1/8

28.5 ODM

1-1/8

法兰式

Flange

33X35

33X35

123

115

85

111

35

122

13

--

--

注:毛细管长度有特殊要求可与本公司接洽联系。

Note :If you have special requirement ,please contact STF.
